Mengapa Memilih Kabel Jalinan Tembaga untuk Koneksi Fleksibel dan Resistansi Rendah?

Abstrak

Kabel jalinan tembagaadalah “pahlawan yang tenang” dalam sistem grounding, distribusi listrik, peralatan las, switchgear, baterai, dan mesin yang rawan getaran. Pembeli biasanya tidak bergumul dengan gagasan “jalinan” itu sendiri—mereka berjuang dengan hasil: grounding yang tidak stabil, jumper yang terlalu panas, lug yang retak, waktu henti yang tidak terduga, dan kualitas yang tidak konsisten dari batch ke batch. Panduan ini menguraikan cara kerja kabel jalinan tembaga, kinerjanya lebih baik daripada konduktor padat, cara menentukan jalinan yang tepat, dan cara menghindari kesalahan sumber yang paling umum. Sepanjang prosesnya, Anda akan menemukan daftar periksa pilihan, tabel perbandingan praktis, dan bagian pemecahan masalah sehingga Anda dapat mencocokkan aplikasi Anda dengan konstruksi yang tepat.

Daftar isi

• Garis besar
• Apa Itu Kabel Jalinan Tembaga dan Di Mana Digunakannya?
• Masalah Apa yang Dipecahkan oleh Kabel Jalinan Tembaga?
• Bagaimana Anda Menentukan Jalinan yang Tepat?
• Pilihan Kepang Dibandingkan dalam Tabel Praktis
• Bagaimana Anda Memasang dan Memelihara Koneksi Jalinan?
• Pemecahan Masalah: Mengapa Kepang Terlalu Panas atau Gagal?
• Pemeriksaan Kualitas Apa yang Sebenarnya Penting bagi Pembeli?
• Pertanyaan Umum
• Menutup Pikiran

Garis besar

• Definisikan kabel jalinan tembaga dan kasus penggunaan “jumper/ground strap” yang umum
• Hubungkan titik kesulitan pembeli dengan persyaratan teknis yang terukur
• Jelaskan item spesifikasi utama: penampang melintang, jumlah untai, pelapisan, insulasi, terminasi
• Berikan tabel keputusan dan daftar periksa pembeli
• Tutupi praktik instalasi yang mencegah hotspot dan kegagalan dini
• Bagikan peta pemecahan masalah untuk panas berlebih, korosi, keretakan, dan keretakan
• Tunjukkan apa yang diminta dari pemasok untuk kualitas dan ketertelusuran yang konsisten

Apa Itu Kabel Jalinan Tembaga dan Di Mana Digunakannya?

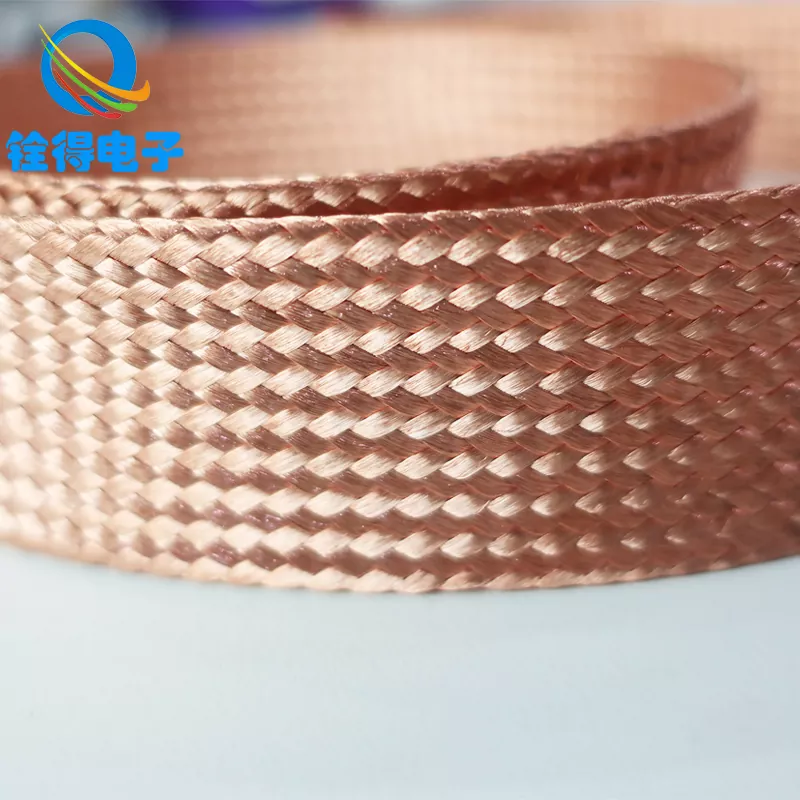

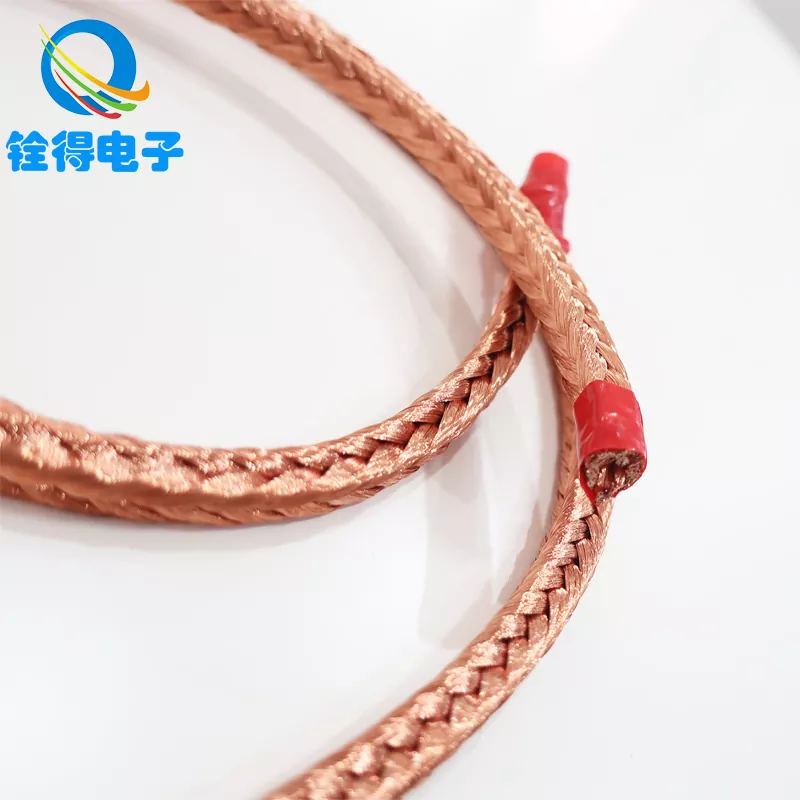

Kabel jalinan tembaga adalah konduktor fleksibel yang dibuat dengan menenun banyak untaian tembaga halus menjadi jalinan datar atau berbentuk tabung. Alih-alih memaksa arus melalui satu inti yang kaku, jalinan menyebarkan arus ke beberapa helai dan melintasi area permukaan yang lebih besar. Struktur itulah yang menyebabkan kabel jalinan sangat populer di tempat di mana pergerakan, getaran, dan pelenturan berulang-ulang akan melelahkan konduktor padat.

Aplikasi umum meliputi:

• Tali pengikat dan pengikatuntuk lemari, panel, busbar, dan penutup
• Jumper fleksibeldalam sistem switchgear, transformator, dan UPS
• Koneksi baterai dan inverterdimana getaran dan siklus panas sering terjadi
• Peralatan lasdan koneksi sementara arus tinggi
• Mesin kereta api, otomotif, dan industrimembutuhkan grounding yang tahan getaran
• Kontrol EMIdi jalur pelindung/pembumian di mana impedansi rendah penting

Dalam banyak bangunan di dunia nyata, jalinan itu sendiri bukanlah satu-satunya komponen—pilihan terminasi (lug, ferrule, ujung yang dilas), pelapisan, dan insulasi adalah hal yang menentukan apakah sambungan tetap stabil setelah digunakan selama berbulan-bulan atau bertahun-tahun.

Masalah Apa yang Dipecahkan oleh Kabel Jalinan Tembaga?

Sebagian besar pembeli datang mencari kabel tembaga yang dikepang setelah dibakar—terkadang secara harfiah. Berikut adalah titik-titik kelemahan yang dirancang untuk diperbaiki oleh kepang, dan apa yang harus diperhatikan agar Anda tidak mengulangi kegagalan yang sama dengan nomor bagian yang berbeda.

• Konduktor retak karena getaran
  Kawat padat dan banyak konstruksi kabel dapat mengeras dan retak di dekat terminasi ketika peralatan bergetar. Konduktor yang dikepang mendistribusikan tegangan ke banyak helai, mengurangi titik kelelahan yang terkonsentrasi.
• Hotspot di persendian
  Panas berlebih jarang disebabkan oleh kepang yang “tidak cukup tembaga”. Biasanya disebabkan oleh resistansi kontak yang tinggi: crimping yang buruk, kompresi yang tidak merata, oksidasi, atau ukuran lug yang tidak sesuai. Jalinan yang dibuat dengan baik ditambah terminasi yang dirancang dengan baik akan menurunkan resistensi dan menjaga kenaikan suhu tetap terkendali.
• Kesalahan grounding dan gangguan yang tidak dapat diandalkan
  Jalur darat memerlukan impedansi rendah yang konsisten. Tali pengikat sering dipilih karena fleksibilitasnya menjaga integritas kontak ketika pintu, engsel, motor, atau rakitan bergerak bergeser.
• Korosi di lingkungan lembab atau pesisir
  Tembaga murni dapat teroksidasi; di lingkungan yang keras, banyak pembeli lebih memilihkabel jalinan tembaga kalenguntuk meningkatkan ketahanan terhadap korosi dan konduktivitas jangka panjang yang lebih stabil di permukaan.
• Sakit kepala perakitan
  Kepang mudah diatur di ruang sempit dan di tikungan. Namun jika jumlah untaian atau kerapatan tenunan salah, pemasang mungkin melihat potongan yang berjumbai, berantakan, atau kompresi yang tidak merata di bawah lug.

Jika Anda ingin menghilangkan satu “kebenaran pembeli”: fleksibilitas jalinan adalah keuntungannya, tetapi penghentian adalah hasilnya. Tentukan keduanya.

Bagaimana Anda Menentukan Jalinan yang Tepat?

Saat orang berkata, “Saya butuh kabel jalinan tembaga,” maksudnya sering kali sangat berbeda: tali pengikat yang ringan, jumper arus tinggi, atau saluran pembuangan pelindung. Untuk menghindari kesalahan penawaran dan pengiriman yang tidak sesuai, tentukan jalinan menggunakan detail aplikasi terlebih dahulu.

1) Persyaratan listrik: arus, siklus kerja, dan kenaikan suhu yang diijinkan

• Tentukan arus kontinu vs. arus terputus-putus (dan arus puncak jika relevan).
• Pertimbangkan suhu lingkungan, ventilasi kandang, dan sumber panas terdekat.
• Konfirmasikan apakah tali pengikat tersebut untuk grounding/pengikatan (sering kali lebih pendek dan tegangannya lebih rendah) atau untuk arus beban (seringkali karena masalah kepadatan arus yang lebih tinggi).

2) Luas penampang dan konstruksi jalinan

• Penampang setara(sering disebut dalam mm²) adalah cara praktis untuk menentukan ukuran kepang.
• Diameter untai dan jumlah untaimempengaruhi fleksibilitas dan daya tahan. Lebih banyak lagi, untaian yang lebih halus umumnya meningkatkan fleksibilitas.
• Lebar dan ketebalan kepangmempengaruhi kesesuaian di bawah terminal dan batasan perutean.

3) Pelapisan dan permukaan akhir

• Tembaga telanjang: konduktivitas yang bagus, paling baik untuk lingkungan terkendali.
• Tembaga kaleng: ketahanan terhadap korosi yang lebih baik, penyolderan yang lebih mudah, biasanya dipilih untuk lingkungan industri dan kelautan.

4) Isolasi dan perlindungan

• Beberapa kepang disediakan dalam keadaan telanjang; yang lain menggunakan PVC, silikon, selongsong PET, atau heat-shrink untuk perlindungan abrasi.
• Jika jalinan berada di dekat tepi tajam atau bagian yang bergerak, tentukan selongsong pelindung atau desain berjaket.

5) Penghentian: detail yang menentukan keandalan

• Lug berkerut(cincin/sekop): umum, cepat, dan andal bila ukuran dan kompresinya tepat.
• Ujungnya ditekan atau dilas: mengurangi strand splay dan dapat meningkatkan konsistensi untuk rakitan bervolume tinggi.
• Ukuran lubang, lebar lidah, dan tingkat baut: ketidaksesuaian kecil di sini menyebabkan sambungan kendor dan panas.
• Toleransi panjang: lebih penting daripada yang diharapkan orang di ruang sempit.

Satu langkah sumber praktis: bagikan gambar sederhana dengan panjang, lebar/ketebalan jalinan, jenis terminasi, diameter lubang, dan pelapisan. Bahkan sketsa dasar pun dapat mencegah bolak-balik selama seminggu.

Pilihan Kepang Dibandingkan dalam Tabel Praktis

Bagaimana Anda Memasang dan Memelihara Koneksi Jalinan?

Bahkan kabel jalinan tembaga premium pun bisa rusak jika dipasang begitu saja. Sebagian besar permasalahan di lapangan berasal dari kualitas gabungan. Inilah pendekatan yang bersih dan berulang yang menjaga resistensi tetap rendah dan mencegah “pemanasan misterius.”

• Siapkan permukaan kontak
  Hapus cat, oksidasi, dan kotoran pada titik ikatan. Gunakan pasta anti-oksidasi yang sesuai jika standar Anda memerlukannya.
• Gunakan torsi perangkat keras yang benar
  Torsi rendah menyebabkan busur mikro dan panas; torsi berlebih dapat merusak bentuk lug dan mengurangi area kontak efektif. Ikuti spesifikasi perangkat keras dan gunakan mesin cuci jika diperlukan.
• Kontrol radius tikungan dan pelepas regangan
  Jangan memaksakan ketegaran yang ketat tepat pada lugnya. Berikan kepangan lengkungan yang lembut sehingga pelenturan terjadi di sepanjang kepangan, bukan di tepi terminasi.
• Melindungi dari abrasi
  Jika kepang bergesekan dengan pinggiran logam, tambahkan selongsong atau grommet. Untaian yang berjumbai tidak hanya berantakan—tetapi juga bisa menjadi titik awal kegagalan.
• Inspeksi berkala di lingkungan yang keras
  Perhatikan perubahan warna (panas), residu hijau/putih (korosi), baut yang kendor, dan kerusakan untaian pada tepi potongan.

Peralatan dengan getaran tinggi mendapat manfaat dari aturan sederhana: periksa batch pemasangan pertama setelah periode pengoperasian yang singkat. Jika sambungan tetap dingin dan stabil, pengelupasan menjadi lebih aman.

Pemecahan Masalah: Mengapa Kepang Terlalu Panas atau Gagal?

Jika jalinan tembaga terlalu panas, perlakukan itu seperti masalah sistem—seperti biasanya. Gunakan peta cepat ini untuk menemukan akar permasalahan daripada menukar komponen secara membabi buta.

• Gejala: jalinan terasa panas di dekat lug
  Kemungkinan penyebabnya: crimp buruk, ukuran lug salah, kompresi tidak memadai, oksidasi pada sambungan, baut kendor, pelapisan tidak sesuai, permukaan kontak terkontaminasi.
• Gejala: titik panas di tengah kepang
  Kemungkinan penyebabnya: jalinan terlalu kecil untuk arus, siklus kerja yang tidak terduga, rute di dekat sumber panas, kerusakan untai internal akibat pembengkokan berulang kali.
• Gejala: helaian rambut berjumbai dan patah
  Kemungkinan penyebabnya: abrasi tepi yang tajam, gerakan berlebihan tanpa menghilangkan ketegangan, metode pemotongan yang tidak tepat, kurangnya selongsong pada jalur gesekan.
• Gejala: korosi atau perubahan warna
  Kemungkinan penyebabnya: paparan bahan kimia, kelembapan, interaksi galvanik dengan logam yang berbeda, tidak adanya pelapisan timah jika diperlukan.
• Gejala: grounding atau kebisingan yang terputus-putus
  Kemungkinan penyebabnya: pemasangan longgar, permukaan bawah sambungan dicat, tekanan kontak tidak memadai, titik ikatan terkontaminasi.

Jika Anda dapat mengukurnya, lakukan: pengujian kenaikan suhu di bawah beban dan pemeriksaan miliohm di seluruh sambungan sering kali mengungkap masalah lebih cepat daripada inspeksi visual saja.

Pemeriksaan Kualitas Apa yang Sebenarnya Penting bagi Pembeli?

Saat Anda mencari kabel jalinan tembaga dalam skala besar, “terlihat bagus” bukanlah rencana yang berkualitas. Anda menginginkan konsistensi, ketertelusuran, dan bukti bahwa jalinan dan terminasi akan berperilaku sama di seluruh batch.

Inilah yang biasanya diminta oleh pembeli cerdas:

• Verifikasi materi: kadar tembaga dan jenis pelapisan (telanjang/kaleng) dinyatakan dengan jelas
• Konsistensi dimensi: lebar, tebal, toleransi panjang, dan geometri terminasi
• Kontrol proses penghentian: standar perkakas crimp atau dokumentasi metode pengelasan/pengepresan
• Pemeriksaan kinerja listrik: target resistensi, rencana pengujian berbasis sampel
• Integritas mekanis: uji tarik pada lug/fitting ujung jika memungkinkan
• Disiplin pengemasan: pencegahan penghancuran, kontaminasi, dan deformasi untai dalam perjalanan

Bagi pembeli yang menginginkan mitra pasokan yang stabil dan berjangka panjang, ada baiknya juga bekerja sama dengan produsen yang dapat menyesuaikan geometri jalinan dan terminasi agar sesuai dengan batasan jalur perakitan Anda. Di sinilahDongguan Quande Electronics Co, Ltd. sering diposisikan: menyediakan opsi kabel jalinan tembaga yang dapat disesuaikan untuk tali grounding, jumper fleksibel, dan desain sambungan khusus aplikasi—sehingga Anda tidak terpaksa “membuatnya pas” setelah kiriman tiba.

Pertanyaan Umum

Apa perbedaan antara kabel jalinan tembaga dan kabel fleksibel standar?

Kabel fleksibel menyatukan untaian di dalam insulasi dan sangat baik untuk banyak aplikasi daya, namun masih dapat memusatkan tegangan di dekat terminasi dan dapat menjadi lebih besar di jalur perutean yang sempit. Kabel jalinan tembaga ditenun, lebih rata, dan biasanya digunakan saat Anda menginginkan fleksibilitas tinggi, perutean profil rendah, dan kinerja pengikatan/jumper yang stabil pada rakitan yang rawan getaran.

Haruskah saya memilih kabel jalinan tembaga telanjang atau kaleng?

Jika lingkungannya kering dan terkendali, tembaga murni akan baik-baik saja. Jika Anda mengharapkan kelembapan, kondensasi, atau masa pakai yang lama dengan perawatan minimal, tembaga kaleng biasanya lebih disukai karena memperlambat korosi dan membantu menjaga permukaan sambungan lebih stabil seiring waktu.

Bagaimana cara mengukur kepang untuk arus?

Mulailah dengan arus kontinu yang diperlukan, arus puncak (jika ada), siklus kerja, dan kenaikan suhu yang dapat diterima. Kemudian cocokkan dengan luas penampang setara yang sesuai dan pastikan metode penghentian Anda tidak akan menimbulkan resistensi yang tinggi. Jika Anda tidak yakin, buat prototipe dan ukur kenaikan suhu dalam kondisi beban nyata.

Mengapa kepangan saya menjadi panas meskipun terlihat cukup tebal?

Dalam banyak kasus, bukan jalinan yang menjadi masalah, melainkan sambungannya. Crimping yang buruk, oksidasi di bawah lug, baut yang longgar, atau permukaan pemasangan yang dicat dapat menambah hambatan kontak yang berubah menjadi panas. Persiapan permukaan yang benar dan proses terminasi yang terkontrol biasanya menyelesaikan masalah ini.

Dapatkah kabel jalinan tembaga membantu mengatasi EMI atau gangguan listrik?

Hal ini dapat dilakukan, terutama sebagai bagian dari strategi landasan dan ikatan yang dirancang dengan baik. Geometri jalinan dapat menawarkan jalur impedansi rendah yang membantu menstabilkan grounding, namun kontrol EMI berada di tingkat sistem—perutean, pengikatan enclosure, dan integritas koneksi semuanya penting.

Informasi apa yang harus saya kirimkan kepada pemasok untuk mendapatkan penawaran yang akurat?

Sediakan panjang yang diperlukan, lebar/ketebalan jalinan (atau penampang setara), telanjang vs kaleng, kebutuhan insulasi/selongsong, jenis terminasi (lug/dilas/ditekan), diameter lubang, jumlah, dan catatan aplikasi (getaran, suhu, lingkungan). Gambar sederhana seringkali merupakan cara tercepat untuk menghindari kesalahpahaman.

Menutup Pikiran

Kabel jalinan tembaga adalah peningkatan praktis ketika prioritas Anda adalah keandalan saat dipindahkan: lebih sedikit konduktor yang retak, grounding yang lebih stabil, dan sambungan yang tidak “secara misterius” kendor seiring waktu. Caranya adalah dengan berhenti memperlakukan jalinan sebagai komoditas dan mulai memperlakukannya sebagai komponen rekayasa: sesuaikan ukurannya dengan pekerjaan, tentukan pelapisan untuk lingkungan, dan kendalikan detail terminasi yang menentukan ketahanan dan panas.

Jika Anda ingin menyederhanakan spesifikasi, penyesuaian, dan kualitas berulang untuk kabel jalinan tembaga—terutama untuk tali grounding dan rakitan jumper fleksibel—bekerjalah dengan produsen yang dapat menyesuaikan konstruksi jalinan dengan batasan pemasangan Anda yang sebenarnya.Dongguan Quande Electronics Co, Ltd.dapat mendukung pemilihan jalinan berbasis aplikasi dan penghentian yang disesuaikan untuk membantu Anda mengurangi kegagalan, menyederhanakan perakitan, dan menjaga sistem berjalan lebih dingin dan stabil—Hubungi kamiuntuk mendiskusikan kebutuhan Anda.
