Bagaimana Kawat Untai Tembaga Meningkatkan Keandalan Kabel Listrik dan Kontrol?

Abstrak

Memilih konduktor yang tepat adalah salah satu keputusan yang terlihat sederhana sampai suatu proyek mulai gagal di dunia nyata: panas berlebih pada saluran yang sempit, putusnya untaian pada terminasi, pembacaan yang tidak stabil di sirkuit kontrol, atau waktu henti yang disebabkan oleh kelelahan getaran.Kawat Terdampar Tembaga sering kali dipilih untuk mencegah masalah ini—dengan menyeimbangkan konduktivitas, fleksibilitas, dan ketahanan mekanis. Dalam artikel ini, saya akan membahas masalah pembeli yang paling umum (penurunan tegangan, radius tikungan, kualitas terminasi, risiko korosi, standar inspeksi, dan konsistensi pemasok) dan menunjukkan cara menentukan konstruksi untaian, ukuran, dan permukaan akhir yang tepat untuk aplikasi Anda. Anda juga akan menemukan daftar periksa praktis, tabel perbandingan, dan bagian FAQ yang jelas sehingga Anda dapat beralih dari “menurut kami ini baik-baik saja” menjadi “kami tahu ini akan bertahan.”

Daftar isi

• Garis Besar Artikel
• Masalah Pelanggan Ini Terpecahkan
• Apa Itu Kawat Untai Tembaga
• Saat Terdampar Berdetak Padat
• Bagaimana Menentukannya Tanpa Menebak
• Tabel Perbandingan
• Tip Pengakhiran dan Pemasangan
• Pemeriksaan Kualitas yang Harus Diminta Pembeli
• Aplikasi Umum
• Memilih Pemasok yang Konsisten
• Pertanyaan Umum
• Kesimpulan

Garis Besar Artikel

• MendefinisikanKawat Terdampar Tembagadan masalah yang dirancang untuk dicegah
• Petakan poin kesulitan pembeli yang sebenarnya ke pilihan kondektur
• Jelaskan pilihan konstruksi, ukuran, dan permukaan yang terdampar (telanjang vs kalengan)
• Berikan daftar periksa spesifikasi praktis
• Tunjukkan tabel perbandingan untuk memperjelas trade-off
• Mencakup penghentian, inspeksi, dan verifikasi pemasok
• Jawab pertanyaan yang paling sering ditanyakan oleh tim pengadaan dan teknisi

Masalah Pelanggan Ini Terpecahkan

Kebanyakan keluhan yang saya dengar tentang konduktor sebenarnya bukan tentang logamnya—melainkan tentang kegagalan konduktor dalam bertahan. Inilah masalahnyaKawat Terdampar Tembagabiasanya dipilih untuk mengurangi:

• Retak atau pecah pada terminasi:pembengkokan, getaran, atau perutean yang ketat secara berulang-ulang dapat melelahkan konduktor padat.
• Titik panas dan panas berlebih:konduktor berukuran kecil atau terminasi yang buruk menghasilkan panas di tempat yang paling tidak Anda inginkan.
• Penurunan tegangan dan kinerja tidak stabil:kabel yang panjang atau beban arus yang tinggi menghukum kabel yang di bawah spesifikasi.
• Kegagalan akibat korosi:kelembaban, udara asin, dan paparan bahan kimia dapat menyerang konduktor dan sambungan.
• Batch yang tidak konsisten dari pemasok:jumlah untaian, toleransi diameter, dan kondisi permukaan dapat bervariasi jika kontrol proses lemah.
• Instalasi lambat dan pengerjaan ulang:kabel yang melawan Anda selama perutean dan terminasi membutuhkan waktu dan tenaga.

Apa Itu Kawat Untai Tembaga

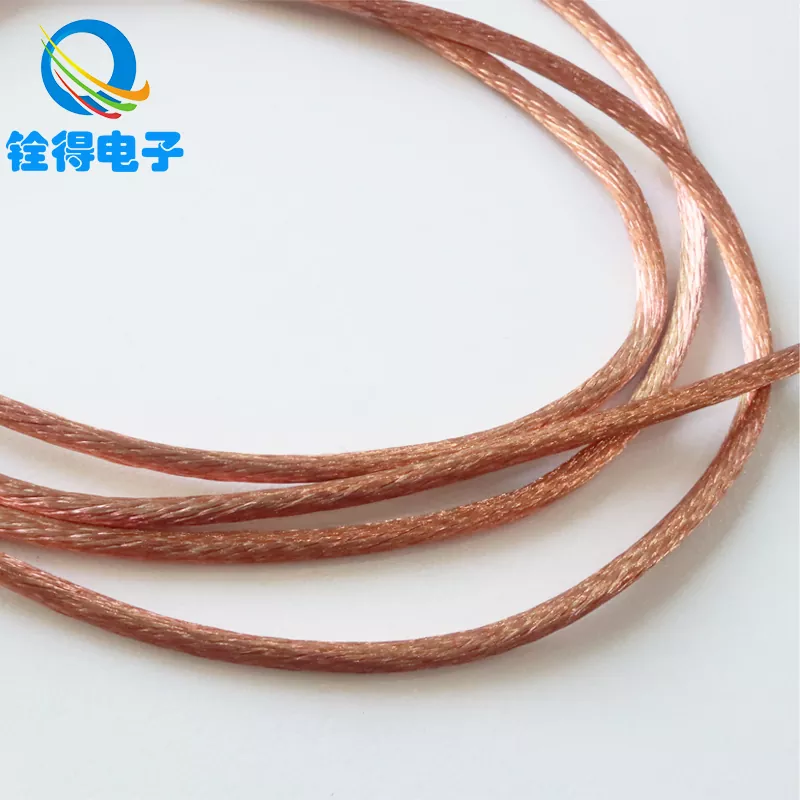

Kawat Terdampar Tembagaadalah konduktor yang dibuat dengan memelintir beberapa filamen tembaga yang lebih kecil (untaian) menjadi satu konduktor dengan luas penampang tertentu. Alih-alih sepotong logam kaku, Anda mendapatkan seikat yang membagi tekanan mekanis ke banyak helai. Desain tersebut penting karena sebagian besar instalasi nyata melibatkan pergerakan—getaran dari motor, kelenturan tali pengaman, lengkungan yang rapat di dalam panel kontrol, atau pembukaan dan penutupan pintu lemari yang berulang-ulang.

Bagian yang “terdampar” bukan hanya fitur kenyamanan—ini adalah fitur keandalan. Lebih banyak helai (dan diameter helai individu yang lebih kecil) biasanya berarti fleksibilitas yang lebih baik, yang biasanya berarti lebih sedikit kelelahan pada titik-titik stres. Masalahnya adalah fleksibilitas harus dibarengi dengan metode penghentian yang tepat, jika tidak, Anda bisa kehilangan manfaat di tempat yang paling Anda butuhkan.

Saat Terdampar Berdetak Padat

Jika instalasi Anda benar-benar statis, dengan radius tikungan yang besar dan getaran minimal, konduktor padat dapat diterima dengan baik. Namun kondektur yang terdampar sering kali menang dalam situasi berikut:

• Getaran:motor, kompresor, pompa, kipas angin, konveyor, dan peralatan bergerak.
• Pergerakan yang sering:engsel pintu, lengan robot, rantai penarik, perkakas genggam, generator portabel.
• Perutean yang rumit:panel ketat, baki kabel dengan berbagai perubahan arah, perangkat kompak.
• Memanfaatkan kepadatan tinggi:di mana pemasang memerlukan kecepatan dan penanganan yang dapat diprediksi.
• Siklus pemeliharaan:lingkungan apa pun di mana kabel terganggu selama servis.

Cara praktis saya membingkainya: jika Anda dapat membayangkan sebuah kabel terbentur, ditarik, tertekuk, atau bergetar sedikit pun—pilihlahKawat Terdampar Tembagadan kemudian melakukan terminasi dengan benar.

Bagaimana Menentukannya Tanpa Menebak

Banyak pesanan pembelian gagal karena mereka menentukan “copper stranded” tanpa menentukan bagian-bagian yang mendorong kinerja. Berikut daftar periksa bersih yang dapat Anda serahkan ke bagian teknik, pengadaan, atau mitra perakitan kabel Anda:

• Ukuran konduktor:AWG atau mm², dipilih berdasarkan arus beban, penurunan tegangan yang diijinkan, dan kenaikan suhu.
• Konstruksi terdampar:jumlah untaian dan diameter untaian individu (fleksibilitas bergantung pada ini).

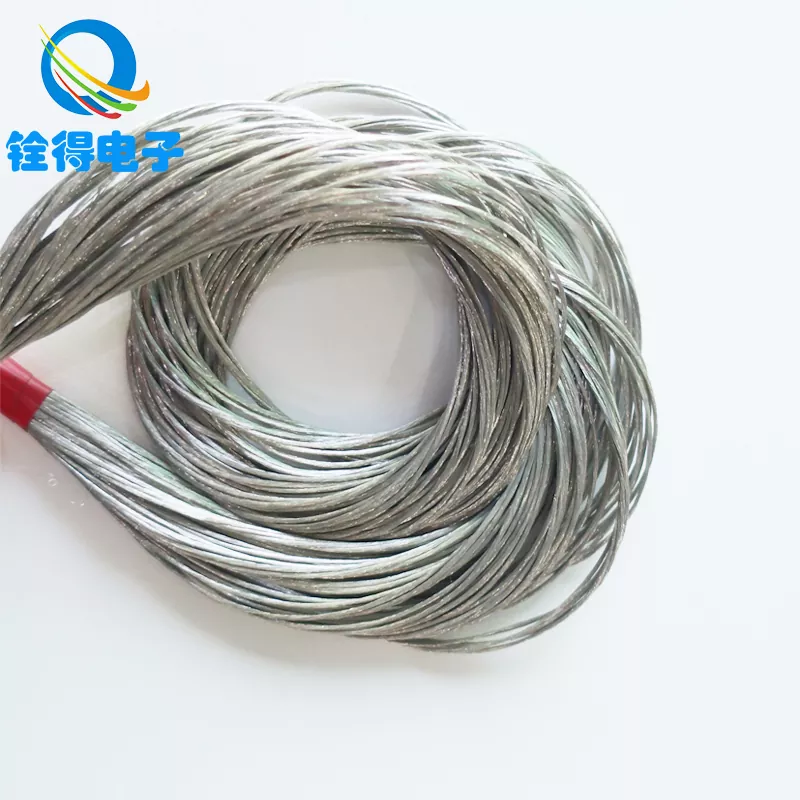

• Permukaan akhir:tembaga telanjang atau tembaga kaleng (sering dipilih karena ketahanan terhadap korosi dan kemampuan solder).
• Kondisi anil:tembaga yang lebih lembut meningkatkan fleksibilitas; tembaga yang lebih keras dapat menahan deformasi tetapi lebih sedikit lentur.
• Lingkungan pengoperasian:kelembaban, garam, bahan kimia, kisaran suhu, dan tingkat getaran yang diharapkan.
• Metode penghentian:crimp, solder, ferrule, lug, atau penjepit sekrup—masing-masing lebih menyukai gaya untaian tertentu.
• Persyaratan kepatuhan:jika industri Anda menuntut standar tertentu, jelaskan dalam PO.
• Pengemasan dan penanganan:ukuran spul, toleransi panjang potong, pelabelan, dan ketertelusuran batch.

Satu kenyataan penting bagi pembeli: jika Anda tidak menentukan konstruksi stranding, Anda mungkin menerima kawat yang secara teknis cocok dengan ukurannya tetapi berperilaku sangat berbeda selama pemasangan.

Tabel Perbandingan

Gunakan tabel ini untuk menyelaraskan pilihan konduktor dengan risiko, lingkungan, dan perilaku instalasi dengan cepat:

Tip Pengakhiran dan Pemasangan

Banyak keluhan “kualitas kabel” sebenarnya merupakan masalah terminasi yang terselubung. Konduktor terdampar dapat mengungguli konduktor padat, tetapi hanya jika Anda melindungi untaian selama pengupasan dan terminasi.

• Gunakan penari telanjang yang tepat:hindari menggores untaian—torehan akan menjadi pemicu keretakan saat terkena getaran.
• Mencegah penyebaran untaian:jika Anda menggunakan penjepit sekrup, ferrule dapat meningkatkan konsistensi secara signifikan.
• Lakukan crimping dengan benar:mencocokkan lugs dengan ukuran konduktor dan jenis stranding; verifikasi tinggi/bentuk crimp jika memungkinkan.
• Hormati radius tikungan:tikungan tajam di dekat penghentian menciptakan tekanan berulang; rute dengan transisi yang lembut.
• Kontrol panas:panas berlebih mempercepat penuaan isolasi dan meningkatkan resistensi pada sambungan.
• Label dan lacak:terutama untuk kabel kontrol—kabel yang salah dapat terlihat seperti masalah “kebisingan” listrik.

Jika Anda membuat tali pengaman, pertimbangkan di mana pergerakan terjadi dan pilih konstruksi untaian yang sesuai. Intinya dariKawat Terdampar Tembagaadalah untuk bertahan dalam realitas mekanis, bukan gambaran teoritis.

Pemeriksaan Kualitas yang Harus Diminta Pembeli

Jika Anda pernah menerima kumpulan yang “terlihat baik-baik saja” tetapi berperilaku berbeda selama perakitan, Anda sudah tahu mengapa konsistensi itu penting. Berikut pemeriksaan praktis yang dapat diminta dan diverifikasi:

• Diameter dan toleransi konduktor:memastikan konduktor memenuhi ekspektasi ukuran untuk terminal dan sistem insulasi.
• Jumlah untai dan diameter untai:melindungi fleksibilitas dan asumsi kinerja terminasi Anda.
• Kondisi permukaan:permukaan yang bersih dan seragam mengurangi resistensi kontak dan meningkatkan keandalan penyolderan.
• Pengambilan sampel kontinuitas dan resistensi:menangkap proses yang melayang lebih awal.
• Ketertelusuran batch:memberi Anda akuntabilitas jika masalah muncul beberapa bulan kemudian.

Bagi banyak pembeli, tujuannya bukanlah untuk melakukan pengujian berlebihan—tetapi untuk mencegah pengerjaan ulang. Sedikit verifikasiKawat Terdampar Tembagadapat menghemat waktu berhari-hari untuk pemecahan masalah nanti.

Aplikasi Umum

Kisaran penerapannya luas, namun logika pemilihannya biasanya sama: menyesuaikan kebutuhan saat ini dan tekanan mekanis. Kasus penggunaan yang umum meliputi:

• Distribusi daya:switchgear, panel, link bus (dengan lug yang tepat), inverter, sistem UPS.
• Motor dan trafo:belitan dan kabel dimana getaran dan panas merupakan faktor nyata.
• Kontrol dan kabel sinyal:lemari otomasi, kabel PLC, sensor (terutama jika rutenya ketat).
• Rakitan harness dan kabel:peralatan, peralatan medis, penerangan, dan elektronik konsumen.
• Lingkungan luar ruangan atau lembab:peralatan yang mendapat manfaat dari konduktor kaleng dan terminasi stabil.

Memilih Pemasok yang Konsisten

Di luar spesifikasi, risiko terbesar yang tersembunyi adalah ketidakkonsistenan pemasok: kawat yang sesuai dengan ukuran di atas kertas namun bervariasi dalam stranding, permukaan, atau anil dari batch ke batch dapat secara diam-diam menyabotase hasil perakitan. Jika Anda memenuhi syarat untuk menjadi vendorKawat Terdampar Tembaga, mintalah bukti pengendalian produksi yang stabil, catatan batch yang jelas, dan rutinitas inspeksi yang berulang.

Dongguan Quande Electronics Co, Ltd. memasok konduktor terdampar tembaga yang dirancang untuk kebutuhan manufaktur praktis—konstruksi terdampar yang stabil, penyelesaian akhir yang terkendali, dan dokumentasi yang membantu pembeli mengurangi pengerjaan ulang dan mempercepat persetujuan. Saat Anda mencari produksi jangka panjang, konsistensi seperti itu sama pentingnya dengan harga.

• Minta persetujuan sampel:konfirmasikan perilaku pengupasan/penghentian dalam proses Anda sendiri.
• Kunci konstruksi:tentukan jumlah/diameter untaian sehingga penggantian tidak mengubah kinerja.
• Konfirmasi kemasan:spooling yang tepat mengurangi kekusutan dan kerusakan instalasi.
• Menyepakati ketertelusuran:pastikan ID batch bermakna dan dipertahankan.

Pertanyaan Umum

Q:AdalahKawat Terdampar Tembagaselalu lebih baik dari tembaga padat?
A:Tidak selalu. Jika kabel sepenuhnya statis dan Anda menginginkan kekakuan maksimum untuk instalasi tertentu, solid dapat bekerja dengan baik. Stranded biasanya dipilih ketika fleksibilitas, ketahanan getaran, atau perutean yang lebih mudah penting.

Q:Apakah jumlah helai yang lebih tinggi secara otomatis berarti kualitas yang lebih tinggi?
A:Hal ini biasanya berarti fleksibilitas yang lebih tinggi, yang dapat meningkatkan umur kelelahan dalam aplikasi bergerak atau bergetar. Namun harus dipasangkan dengan metode terminasi yang benar (seringkali ferrule atau crimp lugs yang tepat) untuk menghindari strand splay dan kontak yang tidak konsisten.

Q:Kapan sebaiknya saya memilih tembaga kaleng dibandingkan tembaga polos?
A:Pilih tembaga kaleng ketika risiko korosi lebih tinggi (kelembaban, udara laut, paparan bahan kimia) atau ketika stabilitas penyolderan penting. Tembaga murni sering kali lebih disukai di lingkungan dalam ruangan yang terkendali dimana biaya dan konduktivitas maksimum adalah prioritas.

Q:Apa yang menyebabkan panas berlebih jika ukuran kabel terlihat benar?
A:Penyebab paling umum adalah masalah terminasi (sekrup longgar, kerutan buruk, kerusakan untai) dan masalah perutean (kabel yang dibundel memerangkap panas). Ukuran kawat membantu, tetapi praktik koneksi dan pemasangan sering kali menentukan kenaikan suhu di dunia nyata.

Q:Apa yang harus saya masukkan ke dalam pesanan pembelian untuk menghindari menerima kabel terdampar yang “salah”?
A:Tentukan ukuran konduktor (AWG atau mm²), konstruksi stranding (jumlah untai dan diameter untai), permukaan akhir (telanjang atau kaleng), dan batasan lingkungan atau terminasi apa pun. Jika Anda hanya menulis “copper stranded”, Anda berisiko mengalami variasi yang mengubah perilaku perakitan.

Kesimpulan

Sistem kelistrikan yang andal tidak akan mengalami kegagalan dalam spreadsheet—sistem tersebut akan gagal pada titik-titik stres: tikungan tajam, panel bergetar, penutup lembab, dan penghentian yang terburu-buru.Kawat Terdampar Tembagapopuler karena dirancang untuk titik-titik stres tersebut, menggabungkan konduktivitas yang kuat dengan ketahanan mekanis. Jika Anda menentukan konstruksi stranding, memilih penyelesaian permukaan yang tepat untuk lingkungan, dan menghentikannya dengan benar, Anda secara signifikan mengurangi pengerjaan ulang dan waktu henti.

Jika Anda sedang mengevaluasi opsi atau membutuhkan bantuan untuk mencocokkan konstruksi terdampar dengan aplikasi Anda, hubungi kamiDongguan Quande Electronics Co, Ltd.dan bagikan arus, voltase, batasan perutean, dan detail lingkungan Anda—laluHubungi kamiuntuk meminta sampel atau rekomendasi yang disesuaikan untuk proyek Anda berikutnya.
