Mengapa Pemilihan Kabel Arde Menentukan Keamanan, Keandalan, dan Performa Kebisingan?

Abstrak

A kawat tanahmudah untuk diabaikan sampai terjadi kesalahan: peralatan disetel ulang secara tidak terduga, gangguan yang merusak sinyal, penutup yang kesemutan, inspeksi yang gagal, atau (kasus terburuk) risiko kejutan dan kebakaran. Panduan ini merinci cara kerja kabel ground dalam sistem nyata, apa yang biasanya menyebabkan masalah grounding, dan cara memilih kabel ground yang sesuai dengan batasan listrik, mekanik, dan lingkungan Anda. Sepanjang prosesnya, Anda akan mendapatkan daftar periksa praktis, tabel perbandingan konduktor grounding umum, dan tip pemasangan yang telah terbukti di lapangan. Jika Anda mengevaluasi produk pengardean jalinan atau menyusun strategi pengardean untuk mesin, panel, kendaraan, atau penutup, Anda akan mendapatkan langkah selanjutnya yang jelas. Untuk produsen dan tim proyek,Dongguan Quande Electronics Co, Ltd.mendukung pemilihan dan penyesuaian konduktor grounding sehingga desain Anda bekerja secara konsisten dari prototipe hingga produksi.

Daftar isi

• Garis besar
• Apa Sebenarnya Fungsi Kawat Tanah
• Masalah yang Membumikan Masalah Pelanggan
• Cara Memilih Kabel Ground yang Tepat
• Jenis Konduktor Pembumian Umum dan Kapan Menggunakannya
• Pertimbangan Ukuran yang Mencegah Kegagalan Kejutan
• Praktek Instalasi yang Membuat atau Menghancurkan Grounding
• Kesalahan Umum dan Cara Menghindarinya
• Cara Verifikasi Kualitas Grounding di Lapangan
• Pertanyaan Umum
• Langkah Selanjutnya

Garis besar

1. Tujuan kabel ground dalam keselamatan dan integritas sinyal
2. Gejala landasan yang buruk dan mengapa hal itu terjadi
3. Kerangka seleksi meliputi beban listrik, perilaku frekuensi, dan lingkungan
4. Perbandingan tali jalinan, kabel pilin, dan busbar
5. Detail pemasangan yang mengurangi resistensi dan mencegah kendor
6. Metode verifikasi dan pemeriksaan penerimaan praktis
7. Pertanyaan Umum dan panduan sumber

Apa Sebenarnya Fungsi Kawat Tanah

Ungkapan “kabel tanah” digunakan untuk banyak pekerjaan, dan mencampurkannya menyebabkan banyak proyek mendapat masalah. Di sebagian besar aplikasi, kabel ground mendukung satu atau lebih fungsi berikut:

• Jalur kesalahan keselamatan: Jika konduktor aktif bersentuhan dengan selungkup logam, jalur ground membantu membawa arus gangguan sehingga perangkat proteksi dapat trip dengan cepat.
• Ikatan ekuipotensial: Menyambungkan bagian logam sehingga tetap pada potensi yang hampir sama akan mengurangi tegangan sentuh dan meminimalkan risiko busur api.
• Kontrol kebisingan dan stabilitas referensi: Sambungan ground yang baik dapat mengurangi interferensi elektromagnetik dengan menyediakan jalur balik yang terkendali dan menurunkan impedansi pada frekuensi yang relevan.
• Pengalihan petir dan lonjakan arus: Dalam beberapa sistem, konduktor pembumian membantu mengarahkan transien berenergi tinggi dengan aman (seringkali sebagai bagian dari strategi pengikatan dan lonjakan yang lebih luas).

Perhatikan kata ituimpedansi, bukan hanya perlawanan. Banyak masalah grounding muncul pada frekuensi yang lebih tinggi dimana konduktor yang terlihat “baik” pada meteran dasar masih berperilaku buruk karena induktansi, panjang, dan geometri sambungan. Itulah sebabnya bentuk fisik konduktor pentanahan sama pentingnya dengan luas penampangnya.

Masalah yang Membumikan Masalah Pelanggan

Jika sistem Anda pernah lulus uji coba tetapi gagal di pabrik, kendaraan, atau pemasangan di luar ruangan, grounding sering kali menjadi bagian dari cerita. Berikut adalah permasalahan pelanggan paling umum yang kami lihat di sistem industri dan elektronik:

• Reset acak dan kesalahan yang tidak dapat dijelaskan: Sambungan ground yang terputus-putus dapat menyebabkan pergeseran tegangan yang membingungkan perangkat elektronik kontrol.
• EMI yang tidak akan hilang: Pelindung dan filter tidak dapat sepenuhnya mengkompensasi jalur balik yang buruk atau ikatan impedansi tinggi antar penutup.
• Inspeksi yang gagal atau penundaan kepatuhan: Ikatan yang tidak memadai, penghentian yang salah, atau dokumentasi yang buruk dapat menyebabkan pengerjaan ulang dan slip jadwal.
• Terlalu panas pada titik koneksi: Masalah kontak “kecil” menjadi titik panas pada kondisi arus gangguan atau lonjakan berulang.
• Korosi dan kelonggaran: Lingkungan luar ruangan, laut, lembab, atau kimia dapat menurunkan koneksi lebih cepat dari perkiraan tim.
• Sakit kepala perakitan: Kabel yang terlalu kaku, terlalu pendek, atau mudah lelah dapat menyebabkan produksi tidak konsisten.

Kabar baiknya adalah sebagian besar penyakit ini dapat dicegah. Kuncinya adalah memperlakukan grounding sebagai masalah desain mekanis dan kelistrikan, bukan sekedar renungan.

Cara Memilih Kabel Ground yang Tepat

Proses seleksi yang andal dimulai dengan batasan Anda yang sebenarnya, bukan hanya deskripsi katalog. Gunakan kerangka kerja ini:

1) Tentukan pekerjaan landasan

• Apakah yang utama adalah ikatan keselamatan, pengendalian kebisingan, penanganan lonjakan arus, atau kombinasi keduanya?
• Apakah itu pengikatan selungkup ke selungkup, pengikatan pintu, pengikatan panel, atau terminasi pelindung kabel?

2) Memetakan kebutuhan listrik

• Kesalahan ekspektasi saat ini: Perilaku perangkat pelindung bergantung pada jalur impedansi rendah.
• Perilaku frekuensi: Untuk kebisingan dan EMI, konduktor yang lebih pendek dan lebar sering kali memiliki kinerja yang lebih baik daripada konduktor yang lebih panjang dan sempit.
• Siklus tugas: Lonjakan sesekali berbeda dengan pembagian arus yang berkelanjutan.

3) Cocokkan dengan realitas mekanis

• Apakah akan lentur (pintu, engsel, getaran, robotika)? Jika ya, konduktor grounding yang fleksibel sangat penting.
• Apakah ruangnya sempit? Apakah ada persyaratan radius tikungan yang berulang?
• Akankah pemasang memiliki akses yang konsisten ke pengencang torsi dengan benar?

4) Pertimbangkan lingkungan

• Kelembapan, semprotan garam, bahan kimia, suhu tinggi, paparan sinar UV, atau kontaminasi minyak dapat mengubah pilihan material.
• Jika kemungkinan terjadi korosi, perawatan permukaan dan perangkat keras sambungan sama pentingnya dengan bahan konduktor.

5) Memutuskan strategi terminasi sejak dini

• Terminal cincin, lug, tab las, sambungan stud, atau ikatan gaya penjepit masing-masing memerlukan konstruksi konduktor yang berbeda.
• Konsistensi dalam penghentian sama dengan konsistensi dalam kinerja.

Jika Anda ingin lebih sedikit kejutan dalam produksi, kuncilah keputusan ini sebelum Anda menyelesaikan gambar harness. Dongguan Quande Electronics Co, Ltd. sering kali mendukung tim dengan mengonfirmasi kecocokan, fleksibilitas, dan kompatibilitas terminasi sebelum produksi massal.

Jenis Konduktor Pembumian Umum dan Kapan Menggunakannya

Bagi banyak lemari industri, pilihan “terbaik” adalah kombinasi: batang pengikat pada panel, tali pengikat pendek untuk pintu dan bagian bergerak, dan konduktor terdampar yang diakhiri dengan baik untuk sambungan tetap.

Pertimbangan Ukuran yang Mencegah Kegagalan Kejutan

Ukuran bukan hanya “lebih besar lebih baik.” Ukuran yang terlalu besar dapat menimbulkan kekakuan, masalah perakitan, dan kelelahan. Ukuran yang terlalu kecil dapat menyebabkan panas berlebih, kegagalan pembersihan perangkat pelindung, atau membuat referensi tidak stabil. Ingatlah prinsip-prinsip ini:

• Ketukan yang lebih pendek lebih tebaluntuk banyak masalah terkait kebisingan. Mengurangi panjang sering kali meningkatkan kinerja lebih dari meningkatkan penampang.
• Lebih luas bisa mengalahkan putaranpada frekuensi yang lebih tinggi. Tali jalinan datar dapat mengurangi impedansi bila dipasang dengan benar.
• Area koneksi penting. Konduktor tebal pada bidang kontak kecil masih dapat bekerja dengan buruk.
• Peristiwa termal dan kesalahan berbeda. Sebuah konduktor dapat bertahan dari pulsa kesalahan pendek namun gagal karena lonjakan berulang atau pemanasan pada sambungan yang buruk.

Jika desain Anda harus memenuhi kode kelistrikan atau standar industri tertentu, gunakan metode ukuran standar tersebut sebagai dasar, lalu lapisi persyaratan mekanis dan lingkungan di atasnya. Jika ragu, perlakukan penghentian dan pemasangan sebagai item desain kelas satu, bukan “detail pemasang”.

Praktek Instalasi yang Membuat atau Menghancurkan Grounding

Kebanyakan kegagalan grounding terjadi pada antarmuka. Konduktor jarang menjadi masalah; koneksinya biasanya begitu. Praktik-praktik ini secara dramatis meningkatkan hasil:

Gunakan kontak logam-ke-logam yang bersih jika diperlukan pengikatan

• Hapus cat, anodisasi, atau pelapis pada titik ikatan kecuali perangkat keras dirancang untuk menembus lapisan dengan andal.
• Gunakan mesin cuci atau perangkat pengikat yang sesuai untuk menjaga tekanan kontak seiring waktu.

Kontrol melonggarkan di bawah getaran

• Gunakan metode penguncian yang kompatibel dengan perangkat keras dan lingkungan Anda.
• Terapkan torsi yang konsisten dan dokumentasikan untuk produksi.

Minimalkan panjang dan hindari loop

• Rutekan konduktor ground sependek dan searah mungkin.
• Hindari loop besar yang dapat menangkap interferensi seperti antena.

Rancanglah untuk bergerak alih-alih berharap benda itu tidak bergerak

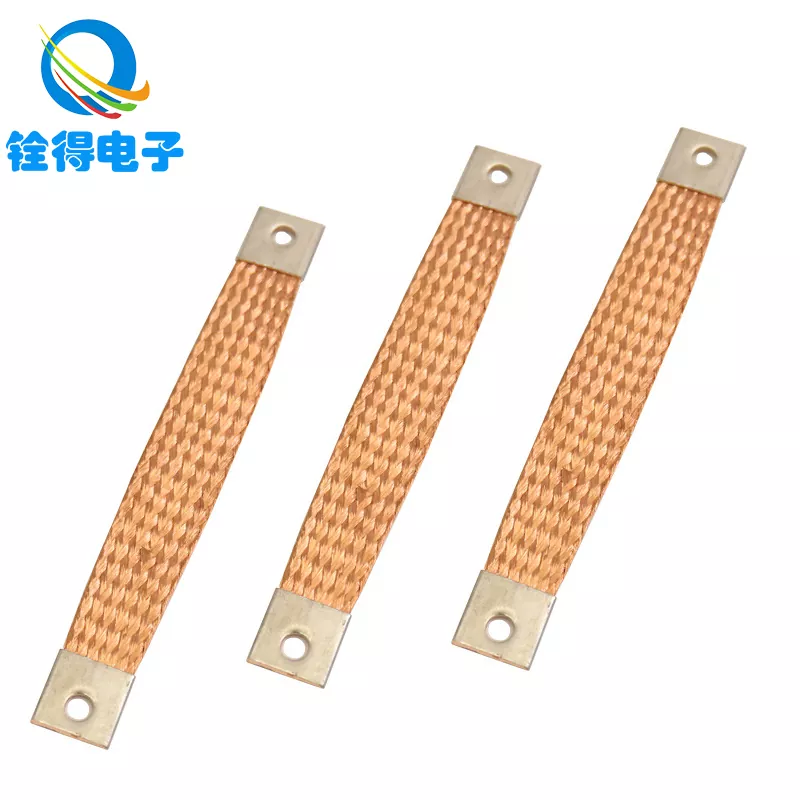

• Untuk pintu, engsel, dan rakitan getar, pengikat ground yang dikepang dengan pelepas regangan yang tepat sering kali lebih tahan lama dibandingkan kawat kaku.
• Hormati radius tikungan dan pastikan tali atau kawat tidak berhenti secara mekanis.

Standarisasi penghentian

• Pilih gaya penghentian dan terapkan secara konsisten di seluruh build.
• Kualitas crimp, kesesuaian lug, dan persiapan permukaan kontak harus dikontrol prosesnya.

Kesalahan Umum dan Cara Menghindarinya

• Menggunakan “kuncir” panjang untuk perisaiyang merusak kinerja frekuensi tinggi. Jaga agar ikatan pelindung tetap pendek dan pertimbangkan pendekatan penjepit jika perlu.
• Mengandalkan kontak sasis lewat cat. Jika Anda tidak dapat menjamin adanya kontak logam, jangan berasumsi bahwa kontak tersebut ada.
• Mencampur logam tanpa perencanaan. Logam yang berbeda ditambah kelembapan dapat mempercepat korosi dan meningkatkan ketahanan.
• Mengabaikan ikatan pintu. Panel dasar yang bagus tidak membantu jika pintu menjadi pelat mengambang yang berisik.
• Melenturkan konduktor yang kaku secara berlebihan. Kelelahan akibat getaran itu nyata; pilih konduktor yang dirancang untuk bergerak.
• Menguji hanya dengan bunyi bip kontinuitas dasar. Kontinuitas tidak sama dengan ikatan yang kuat dan impedansi rendah dalam kondisi nyata.

Cara Verifikasi Kualitas Grounding di Lapangan

Verifikasi harus sesuai dengan risikonya. Untuk pengikatan sederhana, pemeriksaan resistansi rendah dapat membantu. Untuk sistem sensitif, Anda mungkin memerlukan metode tambahan. Pilihan praktisnya meliputi:

• Inspeksi visual: Pastikan pelepasan lapisan, jenis perangkat keras, dan konduktor tidak tegang.
• Pengukuran resistansi rendah: Ukur seluruh ikatan dengan instrumen yang cocok untuk pekerjaan ohm rendah, bukan hanya multimeter dasar.
• Tes gerak: Pindahkan pintu atau tali pengaman dengan hati-hati sambil memantau perilaku yang terputus-putus.
• Pemeriksaan termal di bawah beban: Titik panas sering kali menunjukkan sambungan dengan resistansi tinggi.
• Validasi gejala kebisingan: Jika pengardean dimaksudkan untuk mengurangi interferensi, konfirmasikan dengan pengukuran sebelum dan sesudah yang sesuai dengan kondisi pengoperasian Anda yang sebenarnya.

Jika sistem Anda sangat penting bagi keselamatan, ikuti kode kelistrikan dan prosedur pengujian organisasi yang berlaku. Artikel ini memberikan panduan teknik umum, namun kriteria penerimaan akhir harus sesuai dengan industri dan kewajiban kepatuhan Anda.

Pertanyaan Umum

• Apakah kabel ground sama dengan kabel netral?
  Tidak. Dalam banyak sistem, netral membawa arus balik selama pengoperasian normal, sedangkan konduktor ground dimaksudkan untuk ikatan pengaman dan kondisi gangguan. Mereka memiliki peran berbeda dan diperlakukan berbeda dalam desain dan pemasangan.
• Kapan saya harus menggunakan tali pengikat jalinan dan bukan kawat biasa?

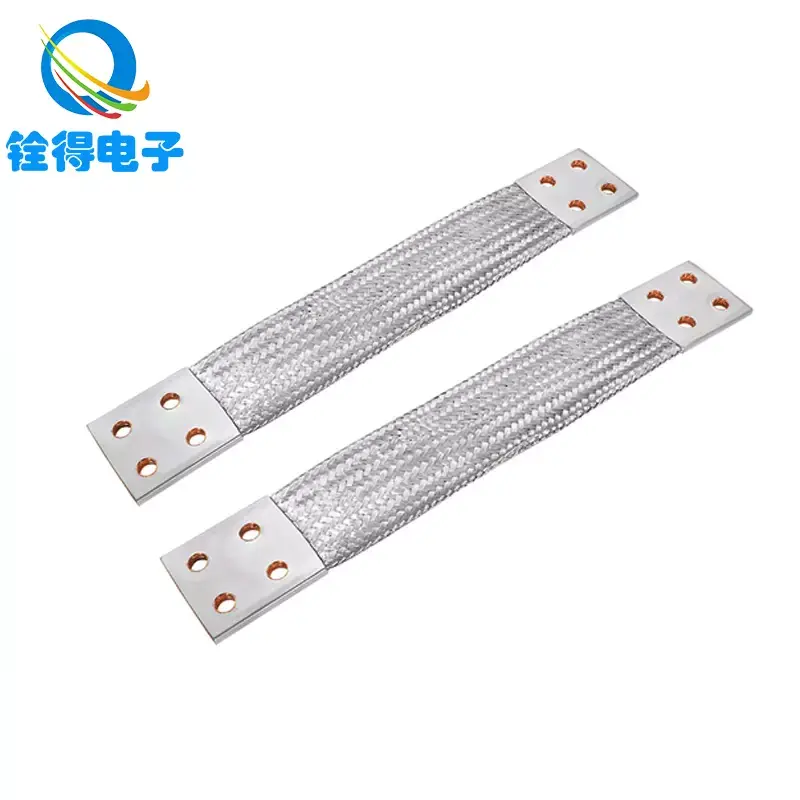

  Tali yang dikepang sering kali lebih disukai untuk merekatkan bagian yang bergerak, lingkungan getaran, atau sambungan pendek, lebar, dan impedansi rendah yang mendukung pengendalian kebisingan. Mereka juga dapat membuat pengikatan pintu dan pengikatan penutup lebih andal ketika pelenturan tidak dapat dihindari.
• Apakah kabel ground yang lebih tebal selalu mengurangi interferensi?
  Tidak selalu. Mengurangi panjang, meningkatkan area sambungan, dan menggunakan geometri yang menurunkan impedansi dapat menjadi hal yang lebih penting daripada sekadar meningkatkan penampang—terutama untuk kebisingan frekuensi tinggi.
• Mengapa sistem saya masih mengeluarkan noise meskipun semuanya menunjukkan kontinuitas?
  Kontinuitas hanya membuktikan adanya jalur konduktif. Masalah kebisingan sering kali berkaitan dengan impedansi pada frekuensi pengoperasian, geometri ikatan yang buruk, kuncir yang panjang, atau terminasi pelindung yang tidak konsisten.
• Apa yang menyebabkan koneksi ground gagal seiring waktu?
  Penyebab umum termasuk melemahnya getaran, korosi, persiapan permukaan yang buruk, pelepasan regangan yang tidak memadai, dan kualitas crimp atau lug yang tidak konsisten. Paparan lingkungan dapat mempercepat semua hal ini.
• Bagaimana cara membuat grounding lebih konsisten dalam produksi?
  Standarisasi perangkat keras dan terminasi, tentukan spesifikasi torsi, kontrol persiapan permukaan, dan pilih konduktor yang sesuai dengan proses perakitan. Konsistensi adalah tentang pengendalian proses dan juga tentang pilihan konduktor.
• Bisakah saya menyesuaikan konduktor grounding untuk enclosure atau harness saya?
  Ya. Banyak produsen menawarkan panjang khusus, konstruksi jalinan, dan opsi terminasi. Jika Anda memiliki keterbatasan ruang, pergerakan, atau korosi, penyesuaian sering kali mengurangi pengerjaan ulang dan meningkatkan keandalan.

Langkah Selanjutnya

Jika Anda menghadapi EMI yang tidak dapat dijelaskan, perilaku peralatan yang tidak konsisten, masalah pengikatan pintu, atau titik ground yang menimbulkan korosi atau kendor, jangan perlakukan kabel ground sebagai aksesori. Perlakukan itu seperti komponen yang dirancang dengan persyaratan listrik, mekanik, dan lingkungan.

Jika Anda memerlukan bantuan dalam memilih gaya konduktor pembumian, menentukan opsi terminasi, atau menyesuaikan fleksibilitas dan batasan pemasangan, Dongguan Quande Electronics Co., Ltd. dapat mendukung kebutuhan evaluasi dan produksi Anda. Bagikan detail dan gambar lamaran Anda, dan kami akan merekomendasikan solusi landasan praktis yang dapat Anda buat berulang kali dan dengan percaya diri—Hubungi kamiuntuk memulai.
