Mengapa Tabung Tembaga Jalinan Merupakan Pilihan Utama untuk Pelindung EMI dan Perlindungan Kabel?

Perangkat elektronik modern kini semakin kecil, cepat, dan jauh lebih sensitif terhadap kebisingan. Itu bagus—sampai kabel yang “berfungsi” dengan sempurna mulai menyebabkan pengaturan ulang secara acak, sinyal tidak stabil, atau kegagalan uji kepatuhan. Jika Anda menghadapi interferensi elektromagnetik, pelepasan muatan listrik statis, atau kabel yang terus-menerus lecet dan terjepit pada rakitan yang rapat,Tabung Tembaga Dikepangadalah salah satu perbaikan paling praktis yang dapat Anda terapkan tanpa mendesain ulang seluruh sistem Anda.

Abstrak

Artikel ini menjelaskan apa aTabung Tembaga Dikepangmelakukannya, masalah umum yang dipecahkannya (EMI, abrasi, penumpukan listrik statis, dan tekanan mekanis), dan cara memilih konstruksi yang tepat untuk lingkungan Anda. Anda juga akan menemukan daftar periksa pilihan yang jelas, praktik terbaik pemasangan, dan tabel perbandingan untuk membantu Anda mencocokkan opsi material (tembaga telanjang, tembaga kaleng, tembaga berlapis perak, dan varian tahan karat) dengan kasus penggunaan di dunia nyata—sehingga Anda dapat menghindari membayar lebih, menentukan terlalu rendah, atau memasangnya dengan cara yang menghilangkan manfaatnya.

Daftar isi

1. Solusi Tabung Tembaga Jalinan Titik Sakit
2. Apa Itu Tabung Tembaga Jalinan dan Cara Kerjanya
3. Cara Memilih Tabung Tembaga Jalinan yang Tepat
4. Tabel Perbandingan Bahan dan Bangunan
5. Praktik Terbaik Instalasi dan Grounding
6. Dimana Ini Biasa Digunakan
7. Pemeriksaan Sumber Daya dan Kualitas Itu Penting
8. Pertanyaan Umum
9. Kesimpulan

Garis besar

• Identifikasi apakah masalah Anda adalah EMI, listrik statis, abrasi, atau kelelahan akibat tikungan
• Pahami kinerja perlindungan dan arti sebenarnya dari “cakupan” dalam praktiknya
• Pilih bahan finishing yang tepat untuk lingkungan Anda (kelembaban, garam, panas)
• Ukur dengan benar agar pas tanpa membuat kabel tercekik atau meninggalkan celah
• Pasang dengan terminasi yang tepat sehingga pelindung tidak menjadi “dekoratif”
• Validasi dengan pemeriksaan sederhana: kontinuitas, kesesuaian, dan integritas landasan

Solusi Tabung Tembaga Jalinan Titik Sakit

Orang biasanya mulai mencariTabung Tembaga Dikepangketika terjadi kesalahan yang “secara misterius”—terutama pada rakitan motor, inverter, catu daya switching, relay, atau rangkaian kabel yang padat. Berikut adalah permasalahan paling umum yang diatasi:

• Sinyal tidak stabil dan sakit kepala EMI:Kopling kebisingan dapat menyebabkan kesalahan data, penyimpangan sensor, dengungan audio, atau kegagalan komunikasi terputus-putus yang sulit untuk di-debug.
• Uji EMC atau kepatuhan yang gagal:Anda lulus uji fungsi, namun uji emisi atau kerentanan tidak berhasil—seringkali karena celah pelindung atau landasan yang lemah.
• Abrasi dan keausan mekanis:Kabel yang disalurkan melalui tepian logam, rakitan bergerak, atau sistem yang banyak getarannya dapat mengalami keausan akibat insulasi seiring berjalannya waktu.
• Penumpukan listrik statis:Di lingkungan kering atau pembawa kabel yang bergerak, listrik statis dapat terakumulasi dan dibuang ke komponen sensitif.
• Perutean yang ketat dan pembengkokan berulang:Beberapa selongsong pelindung kaku atau besar. Tabung yang dikepang menambah perlindungan sambil tetap menekuk dan melenturkan dengan tali pengaman.

Ide utamanya: tabung yang dikepang bukan sekadar “selongsong”. Ini adalah lapisan fungsional yang dapat mengurangi interferensi, melindungi kabel, dan menyediakan jalur terkontrol untuk energi listrik yang tidak diinginkan—bila ditentukan dan dipasang dengan benar.

Apa Itu Tabung Tembaga Jalinan dan Cara Kerjanya

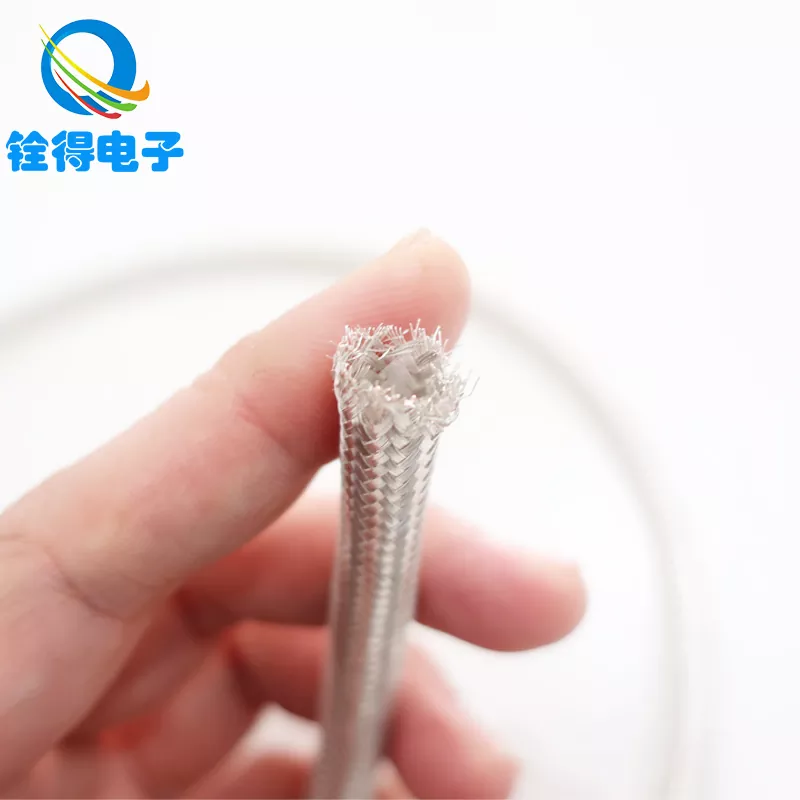

A Tabung Tembaga Dikepangadalah jaring berbentuk tabung yang dibuat dengan mengepang untaian kawat konduktif menjadi selongsong fleksibel. Karena membentuk jaringan konduktif di sekitar bundel kabel, hal ini dapat membantu:

• Mengurangi interferensi elektromagnetikdengan mengelilingi konduktor sensitif dengan penghalang konduktif
• Mengurangi emisidengan menahan kebisingan yang seharusnya menyebar ke luar
• Menyediakan kemampuan pelepasan statisketika terhubung ke jalur ground yang tepat
• Meningkatkan perlindungan mekanisterhadap abrasi, kompresi, dan lecet

Dalam sistem nyata, kinerja bergantung pada detail: kepadatan jalinan, cakupan, diameter kawat, dan—yang paling penting—cara Anda mengakhiri dan menghubungkan jalinan. Jalinan berkualitas tinggi dengan terminasi yang buruk dapat memiliki kinerja lebih buruk daripada jalinan rata-rata yang dipasang dengan benar.

Cara Memilih Tabung Tembaga Jalinan yang Tepat

Memilih aTabung Tembaga Dikepangbukan tentang memilih opsi yang “paling mahal”. Ini tentang mencocokkan karakteristik tabung dengan lingkungan dan mode kegagalan Anda. Gunakan daftar periksa ini:

• Tentukan tujuan utama:Pelindung EMI, perlindungan abrasi, pelepasan listrik statis, kontinuitas grounding, atau kombinasi keduanya?
• Konfirmasikan lingkungan:dalam ruangan kering, lembab, semprotan garam, suhu tinggi, paparan bahan kimia, atau kandang luar ruangan?
• Ukur ukuran bundel kabel:diameter luar (OD) rangkaian kabel, ditambah kebutuhan ekspansi untuk konektor.
• Tentukan bahan/selesai:tembaga polos untuk lingkungan terkendali, dilapisi timah agar tahan terhadap korosi, berlapis perak untuk kebutuhan konduktivitas khusus, atau opsi baja tahan karat untuk kondisi berat.
• Periksa cakupan dan kepadatan kepang:cakupan yang lebih tinggi biasanya meningkatkan perlindungan tetapi dapat mengurangi aliran udara dan meningkatkan kekakuan.
• Rencanakan metode penghentian:pita terminasi penjepit, crimp, solder, atau pelindung—hal ini memengaruhi kinerja lebih dari yang diperkirakan banyak orang.

Aturan ukuran praktis: pilih diameter bagian dalam yang pas di atas bundel tanpa memaksanya. Terlalu ketat akan merusak bentuk jalinan (dan membuat kabel menjadi stres). Terlalu longgar akan menciptakan celah, pergerakan, dan kontak yang tidak konsisten.

Tabel Perbandingan Bahan dan Bangunan

Praktik Terbaik Instalasi dan Grounding

Di sinilah banyak proyek pelindung gagal—bukan karena jalinannya “buruk”, namun karena pemasangannya membuatnya tidak efektif. Tetap sederhana dan disiplin:

• Pertahankan cakupan berkelanjutan:Hindari celah yang besar, bagian yang terbuka lebar, atau transisi diameter mendadak yang dapat menimbulkan jalur kebocoran yang menimbulkan gangguan.
• Hentikan dengan benar:Gunakan penjepit atau pita terminasi yang menciptakan kontak 360 derajat yang konsisten di sekitar kepang jika memungkinkan.
• Dasar dengan niat:Jika Anda menginginkan kinerja pelindung, sambungkan jalinan ke referensi ground yang stabil menggunakan jalur impedansi rendah. “Kuncir” yang panjang dan tipis dapat mengurangi efektivitas pada frekuensi yang lebih tinggi.
• Lindungi ujungnya:Tambahkan peredam panas atau pelepas regangan mekanis untuk mencegah keretakan dan mengurangi kerusakan tajam pada insulasi di bawahnya.
• Perhitungkan pergerakan:Saat memindahkan tali kekang, berikan kelonggaran yang cukup agar jalinan tidak menjadi titik stres.

Kebiasaan validasi cepat: setelah pemasangan, lakukan pemeriksaan kontinuitas sepanjang jalinan dan pastikan bahwa titik terminasi Anda memiliki kontak mekanis yang kuat. Jika kepangan dapat terpuntir dengan bebas pada ujungnya, “perisai” Anda mungkin tidak terikat seperti yang Anda kira.

Dimana Ini Biasa Digunakan

Anda akan lihatTabung Tembaga Dikepangdi industri mana pun yang mencampurkan sinyal sensitif dengan perangkat elektronika daya yang bising atau kendala kabel yang ketat. Skenario umum meliputi:

• Komputer dan peralatan data:melindungi data internal dan saluran listrik dari gangguan dan keausan mekanis
• Sistem komunikasi:meminimalkan gangguan eksternal dan mengurangi pembicaraan silang antar harness
• Elektronik otomotif:mendukung operasi yang stabil di lingkungan elektromagnetik onboard yang kompleks
• Otomasi industri:perlindungan kabel di sekitar kabel kontrol PLC, penggerak motor, dan rangkaian sensor
• Peralatan medis:peningkatan stabilitas elektromagnetik untuk instrumen presisi dan sistem diagnostik

Jika sistem Anda mencakup peralihan, transien cepat, atau perutean rangkaian kabel yang padat, selongsong yang dikepang dapat menjadi salah satu perbaikan yang paling hemat biaya—terutama dibandingkan dengan mendesain ulang papan, mengubah rute kabel, atau menambahkan pemfilteran besar di mana pun.

Pemeriksaan Sumber Daya dan Kualitas Itu Penting

Tidak semua tabung yang dikepang sama. Sekilas dua tabung dapat terlihat serupa dan memiliki kinerja yang sangat berbeda dalam rakitan sebenarnya. Saat mengevaluasi pemasok, fokuslah pada indikator nyata:

• Struktur jalinan seragam:tenunan yang konsisten mengurangi titik lemah dan meningkatkan kemampuan pengulangan dalam pemasangan
• Dimensi stabil:diameter dalam dan perilaku ekspansi harus dapat diprediksi di seluruh batch
• Konsistensi bahan dan hasil akhir:kualitas pelapisan/finishing mempengaruhi ketahanan terhadap korosi dan stabilitas listrik jangka panjang
• Penanganan mekanis:kepang yang baik tahan terhadap keretakan, perubahan bentuk, dan tersangkut selama perutean
• Dukungan penyesuaian:jika harness Anda memiliki diameter, panjang, atau kebutuhan terminasi yang tidak biasa, penyesuaian dapat menghemat waktu dan mengurangi risiko perakitan

Di sinilah bekerja sama dengan produsen berpengalaman dapat mengurangi trial-and-error. Misalnya,Dongguan Quande Electronics Co, Ltd. menghasilkan opsi tabung tembaga jalinan yang ditujukan untuk pelindung dan perlindungan kabel di berbagai lingkungan aplikasi, dan dapat mendukung pilihan material dan spesifikasi berbeda tergantung pada bagaimana Anda berencana merutekan dan mengakhiri selongsong.

Pertanyaan Umum

Q1: Apakah tabung tembaga yang dikepang berfungsi untuk pelindung dan perlindungan fisik?
A:Ya. Ini dapat membantu mengurangi interferensi elektromagnetik sekaligus melindungi kabel dari abrasi dan kompresi. Keseimbangannya tergantung pada kepadatan jalinan dan cara pemasangan tabung.

Q2: Apakah tembaga kaleng selalu lebih baik daripada tembaga biasa?
A:Tidak selalu. Tembaga murni berkinerja baik dalam lingkungan terkendali dan seringkali lebih hemat biaya. Tembaga kaleng adalah pilihan yang lebih cerdas ketika kelembapan, risiko oksidasi, atau masa pakai yang lama di lingkungan yang lebih keras menjadi penting.

Q3: Bagaimana cara mengukur tabung tembaga yang dikepang untuk bundel kabel?
A:Ukur diameter luar seluruh bundel (termasuk ketebalan jaket) dan pilih diameter dalam yang dapat meluncur tanpa dipaksakan. Jika bundel memiliki konektor, pertimbangkan selongsong yang dapat diperluas atau rencanakan pemasangan sebelum penghentian.

Q4: Mengapa pelindung terkadang “tidak berfungsi” bahkan dengan selongsong yang dikepang?
A:Alasan paling umum adalah penghentian atau landasan yang buruk. Jika jalinan tidak terikat dengan benar (atau jalur grounding memiliki impedansi tinggi), efektivitas pelindung dapat menurun drastis.

Q5: Dapatkah tabung tembaga yang dikepang membantu mengatasi listrik statis?
A:Bisa, asalkan terhubung ke jalur pelepasan yang terkendali. Konduktivitas jalinan dapat membantu menghilangkan penumpukan listrik statis daripada membiarkannya terakumulasi dan terlepas secara tidak terduga.

Kesimpulan

Jika Anda melawan EMI, mengejar kesalahan yang terjadi secara berkala, atau mencoba melindungi rangkaian kabel di jalur perutean yang ketat dan bertekanan tinggi,Tabung Tembaga Dikepangadalah salah satu peningkatan yang dapat memberikan hasil luar biasa—tanpa membuat keseluruhan desain Anda terbalik. Caranya adalah dengan memilih bahan yang tepat untuk lingkungan Anda, mengukurnya dengan benar, dan mengakhirinya dengan cara yang menjaga perlindungan berkelanjutan dan kontak yang andal.

Jika Anda memerlukan bantuan dalam memilih spesifikasi yang tepat—atau Anda mencoba memecahkan masalah interferensi atau daya tahan yang membandel pada rakitan sebenarnya—Dongguan Quande Electronics Co, Ltd.dapat mendukung proyek Anda dengan opsi tabung tembaga jalinan yang disesuaikan dengan aplikasi Anda. Siap beralih dari “menebak” ke solusi pengkabelan yang lebih bersih dan andal?Hubungi kamiuntuk mendiskusikan kebutuhan Anda dan mendapatkan rekomendasi praktis.
