Apakah Kabel Ground ESD adalah Kunci Kontrol Statis yang Andal dalam Elektronik Modern?

Di era di mana pelepasan muatan listrik statis (ESD) secara diam-diam dapat merusak komponen elektronik dan jalur produksi yang sensitif,Kabel Tanah ESDberdiri sebagai perangkat penting untuk memastikan jalur pembuangan yang aman.

Apa itu Kabel Ground ESD & Spesifikasi Utamanya

Definisi dan Tujuan

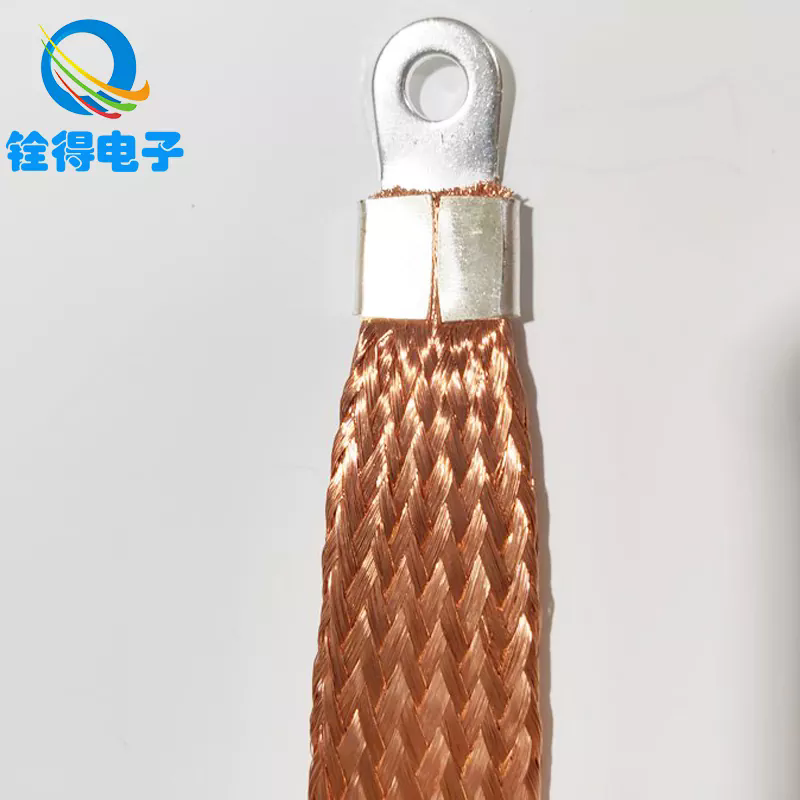

SebuahKabel Tanah ESD(juga disebut sebagai kabel grounding ESD atau kabel pelepasan statis) adalah kabel konduktif yang menghubungkan meja kerja, tali pergelangan tangan, rangka ionizer, atau alas ESD ke titik grounding yang ditentukan. Fungsinya adalah untuk menyediakan jalur resistansi rendah untuk menghilangkan muatan statis dengan aman ke dalam tanah, mencegah terjadinya pelepasan muatan listrik statis yang tidak terkendali yang dapat merusak komponen atau menyebabkan malfungsi.

Parameter Inti Kabel Ground ESD

Di bawah ini adalah tabel spesifikasi standar yang menggambarkan parameter umum yang digunakan dalam memilih atau mengevaluasi kabel tersebut:

Parameter ini dapat bervariasi tergantung pada lingkungan aplikasi, norma peraturan, dan kebutuhan pelanggan.

Tema Sentral Artikel Ini

Tujuan intinya di sini adalah untuk menjelaskanmengapa Kabel Ground ESD sangat penting untuk kontrol statis, bagaimana memilih, menginstal dan memeliharanya, Dantren masa depan apa yang membentuk evolusinya. Selain itu, artikel ini akan menjawab dua pertanyaan umum dan memandu Anda menuju solusi merek Quande.

Mengapa Kabel Ground ESD Penting — Keuntungan & Peran

Mengapa Kontrol Statis Sangat Penting

• Melindungi barang elektronik yang sensitif: Sirkuit terpadu modern, perangkat yang dipasang di permukaan, dan sensor dapat rusak karena pelepasan muatan listrik statis dalam jumlah kecil (sering kali di bawah 100 V).

• Hasil dan kualitas: Peristiwa statis dapat menyebabkan kerusakan laten, mengurangi keandalan produk, dan menyebabkan kegagalan di lapangan.

• Keamanan dan kepatuhan: Banyak standar manufaktur elektronik (seperti ANSI/ESD S20.20, IEC 61340) memerlukan jalur grounding dan batas resistansi yang ditentukan.

Oleh karena itu, Kabel Ground ESD merupakan komponen vital dalam program pengendalian ESD.

Keunggulan Kabel Ground ESD Berkualitas Tinggi

1. Debit terkontrol: Resistor internal (umumnya 1 MΩ) memastikan bahwa listrik statis dihamburkan pada tingkat yang aman dan terkendali, sehingga mengurangi risiko timbulnya busur api atau percikan api.

2. Fleksibilitas dan ketahanan mekanis: Dengan bagian dalam perada atau tembaga terdampar, kabel lebih tahan terhadap tekukan dan keausan sehari-hari dibandingkan konduktor padat.

3. Konsistensi dari waktu ke waktu: Insulasi berkualitas tinggi tahan terhadap abrasi, kelembapan, dan paparan bahan kimia, sehingga menjaga kinerja di lingkungan pabrik.

4. Interoperabilitas: Konektor standar (steker pisang, klip buaya, jack pengunci) membuat kabel kompatibel dengan beragam infrastruktur grounding.

5. Efektivitas biaya: Dibandingkan dengan sistem pelepasan aktif atau ionizer, kabel pasif berbiaya rendah namun penting untuk kontrol statis.

Peran Kunci dalam Program Pengendalian ESD

• Koneksi antara operator dan titik bersama: Untuk tali pergelangan tangan atau tali tumit, kabel memastikan operator tetap berada pada potensial tanah.

• Tautan dari matras atau peralatan ke tanah: Alas ESD atau permukaan kerja bergantung pada kabel tersebut untuk membawa muatan ke fasilitas ground.

• Cadangan dan redundansi: Dalam sistem ESD yang kompleks, beberapa jalur grounding mengurangi kegagalan satu titik.

Dari perspektif kualitas dan kepatuhan, kelalaian dalam menentukan atau memvalidasi Kabel Ground ESD dapat merusak keseluruhan program kontrol statis.

Cara Memilih, Memasang & Memelihara Kabel Ground ESD

Memilih Kabel yang Tepat (Caranya)

Saat memilih Kabel Ground ESD, pertimbangkan langkah-langkah berikut:

• Verifikasi persyaratan resistensi: Pastikan kabel memenuhi atau berada dalam toleransi 1 MΩ (atau sesuai standar yang relevan).

• Pilih jenis konektor: Pilih konektor yang kompatibel dengan peralatan Anda (steker pisang, jack pengunci, klip buaya).

• Panjangnya penting: Pilih panjang yang mudah dijangkau tanpa kelonggaran berlebihan (umumnya 1,2 m).

• Periksa desain mekanis: Konduktor perada atau jalinan membantu menahan kelelahan akibat pembengkokan.

• Daya tahan isolasi: Gunakan bahan dengan ketahanan abrasi, bahan kimia, dan suhu yang baik untuk lingkungan industri.

• Sertifikasi dan laporan pengujian: Meminta laporan pengujian (resistansi, kerusakan insulasi, gaya tarik) dari pabrikan.

Pedoman Instalasi (Caranya)

Pemasangan yang tepat adalah kunci efektivitas:

1. Hubungkan kabel ke tali pergelangan tangan atau matras terlebih dahulu, lalu ke titik landasan bersama.

2. Amankan poin yang samake ground ground atau grounding bus bar yang diketahui.

3. Hindari tikungan atau tikungan tajam— kabel harus memiliki loop yang lembut untuk mengurangi tegangan.

4. Jauhi jalur tegangan tinggi atau bisinguntuk menghindari gangguan listrik.

5. Lakukan pengujian berkala, biasanya bulanan atau triwulanan, untuk memastikan kontinuitas dan resistensi.

6. Ganti kabel yang rusak atau aussegera — bahkan kerusakan kecil atau retakan isolasi dapat membuat kabel tidak efektif.

Pemeliharaan dan Validasi (Bagaimana)

• Gunakan sebuahPenguji resistensi bangku ESDuntuk mengukur hambatan antara operator atau mat dan titik persekutuan.

• Resistensi yang diukur harus tetap dalam toleransi (misalnya 0,9–1,2 MΩ).

• Periksa jaket apakah ada luka, lecet, atau perubahan warna.

• Lenturkan kabel secara perlahan untuk mengamati tanda-tanda putusnya kabel internal (kontinuitas terputus-putus).

• Dokumentasikan setiap pengujian — ketertelusuran merupakan hal yang penting dalam rezim kualitas dan audit.

Aplikasi Umum

• Jalur perakitan elektronik: Untuk setiap ruang operator (tali pergelangan tangan) atau alas stasiun kerja.

• Memperbaiki dan mengerjakan ulang bangku: Perlindungan selama penyolderan, inspeksi, dan penanganan.

• Ruang bersih dan pabrik semikonduktor: Dimana kontrol statis sangat penting untuk menghasilkan.

• Laboratorium dan laboratorium R&D: Untuk lingkungan pembuatan prototipe dan pengujian.

• Pengemasan dan area pengiriman yang aman terhadap ESD: Untuk mengardekan baki konduktif dan sistem transportasi.

Tren, Tantangan & Integrasi Masa Depan

Standar dan Kepatuhan yang Berkembang

Standar sepertiIEC 61340DanANSI/ESD S20.20semakin menuntut validasi, ketertelusuran, dan kepatuhan audit yang lebih ketat. Produsen dan pengguna akan menghadapi audit yang lebih sering dan perlu menunjukkan bukti terdokumentasi mengenai praktik landasan yang tepat. Kabel Ground ESD harus memenuhi toleransi resistensi yang terus berkembang dan persyaratan keamanan material.

Pemantauan Cerdas dan Digital

Kabel generasi berikutnya mungkin disertakansensor tertanam atau chip pintaruntuk memantau integritas kabel, penyimpangan resistansi, dan siklus penggunaan. “Kabel pintar” ini akan memperingatkan sistem pemeliharaan jika hambatan berada di luar jangkauan atau jika kerusakan mekanis akan segera terjadi.

Peningkatan Bahan dan Daya Tahan

Kemajuan dalambahan nano, polimer berkinerja tinggi, dan konduktor yang lebih tangguh (misalnya perada berlapis perak, komposit tabung nano karbon) akan meningkatkan masa pakai, meningkatkan fleksibilitas, dan mengurangi tingkat kegagalan di lingkungan yang keras.

Integrasi dengan Sistem IoT dan MES

Di pabrik-pabrik yang sepenuhnya digital, setiap kabel grounding mungkin membawa ID atau sinyal yang menghubungkannya ke kabel groundingSistem Eksekusi Manufaktur (MES). Hal ini memberikan visibilitas mengenai interval perawatan, kepatuhan operator, dan kesehatan kontrol statis secara real-time.

Tantangan yang Harus Diatasi

• Menyeimbangkanbiaya versus fitur-fitur canggih: Solusi kabel pintar dapat meningkatkan biaya, sehingga mempengaruhi adopsi di sektor dengan margin lebih rendah.

• Stres dan keausan lingkungan: Kelembapan tinggi, paparan bahan kimia, dan abrasi masih menjadi ancaman.

• Kepatuhan pengguna: Bahkan dengan kabel tingkat atas, koneksi yang tidak tepat atau pengawasan pengguna akan mengurangi kinerja.

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Resistensi apa yang biasanya dimiliki Kabel Ground ESD?
A1: Target tipikalnya adalah1 MΩ ±10%(yaitu 0,9 MΩ hingga 1,1 MΩ). Resistor ini dengan aman membatasi arus pelepasan sekaligus membiarkan listrik statis mengalir ke ground. Dalam beberapa pengaturan, pita toleransi 0,75–1,25 MΩ dapat diterima, bergantung pada standar atau kebutuhan pelanggan.

Q2: Seberapa sering Kabel Ground ESD harus diuji atau diganti?
A2: Pengujian setidaknya harus dilakukanbulanan atau triwulanan, bergantung pada rezim kualitas dan frekuensi audit Anda. Jika pengukuran menyimpang dari toleransi atau jaket menunjukkan kerusakan (terpotong, lecet, perubahan warna), kabel harus demikiansegera diganti. Kelelahan mekanis atau kontinuitas yang terputus-putus selama pembengkokan merupakan tanda kegagalan.

Ringkasan & Pengenalan Merek

ItuKabel Tanah ESDadalah elemen mendasar, namun sering diremehkan, dalam program pengendalian statis yang efektif. MemahamiApadia,Mengapaitu penting untuk hasil produk, keandalan, dan keamanan, danBagaimanamemilih, menginstal, menguji, dan memeliharanya merupakan tulang punggung strategi ESD yang kuat. Ke depan, integrasi kabel pintar, konektivitas IoT, material canggih, dan standar yang lebih ketat akan membentuk evolusi teknologi ini.

Kapanmenawarkan spektrum penuh solusi grounding ESD — termasuk Kabel Ground ESD bersertifikat yang tahan lama dan dirancang untuk masa pakai yang lama, kinerja yang konsisten, dan integrasi tanpa batas ke dalam sistem manufaktur canggih. Untuk spesifikasi khusus, dukungan teknis, atau pertanyaan pengadaan,Hubungi kami.
