Apa fungsi kepang tembaga dalam kabel koaksial?

Kabel koaksial, sering disebut coax, adalah jenis kabel listrik yang digunakan terutama untuk mentransmisikan sinyal frekuensi radio. Ini memiliki desain unik yang membuatnya sangat efektif untuk tujuan ini, dan salah satu komponen utama kabel koaksial adalahPerisai Braid Tembaga.

Pada intinya, kabel koaksial terdiri dari konduktor tunggal yang membawa sinyal elektronik yang merupakan informasi yang ditransmisikan. Inti ini biasanya terbuat dari tembaga atau paduan tembaga, karena tembaga adalah konduktor listrik yang sangat baik. Di sekitar inti adalah lapisan bahan dielektrik, yang bertindak sebagai isolator dan memisahkan inti dari lapisan luar kabel.

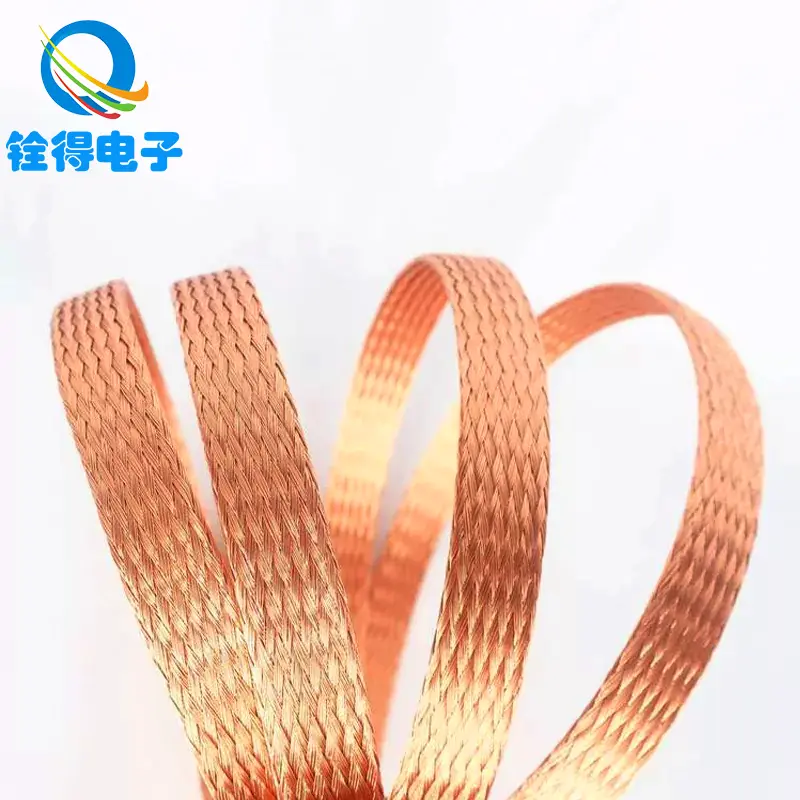

Lapisan berikutnya dalam kabel koaksial adalahPerisai Tembaga dikepang. Perisai ini terdiri dari sejumlah besar kabel tembaga tipis yang dipelintir atau dikepang bersama -sama untuk membentuk lapisan kontinu di sekitar dielektrik dan inti. Fungsi utama perisai kepang tembaga adalah untuk menyediakan koneksi ground dan untuk melindungi inti dari kebisingan listrik.

Kebisingan listrik dapat berasal dari berbagai sumber, seperti perangkat listrik lainnya, gangguan elektromagnetik (EMI), dan interferensi frekuensi radio (RFI). Kebisingan ini dapat mengganggu sinyal yang ditransmisikan melalui kabel koaksial, menyebabkan distorsi, hilangnya kualitas sinyal, dan bahkan kehilangan sinyal lengkap. Perisai kepang tembaga bertindak sebagai penghalang antara inti dan sumber -sumber kebisingan ini, secara efektif melindungi inti dari gangguan.

Selain memberikan perlindungan kebisingan, perisai kepang tembaga juga membantu mempertahankan impedansi kabel koaksial. Impedansi adalah ukuran oposisi terhadap aliran arus dalam sirkuit listrik, dan penting bagi kabel koaksial untuk memiliki impedansi yang konsisten untuk memastikan bahwa sinyal ditransmisikan secara efisien dan akurat. Perisai kepang tembaga, dalam kombinasi dengan lapisan dielektrik, membantu mempertahankan tingkat impedansi kabel yang diinginkan.

Perlu dicatat bahwa perisai kepang tembaga harus dipisahkan dari inti oleh lapisan dielektrik untuk mencegah hubungan listrik langsung antara keduanya. Jika inti dan perisai menyentuh, itu akan membuat sirkuit pendek, dan kabel tidak akan dapat mengirimkan sinyal secara efektif.

Singkatnya, ThePerisai Braid TembagaDalam kabel koaksial memainkan peran penting dalam melindungi inti dari kebisingan listrik dan mempertahankan impedansi kabel. Dengan memberikan koneksi ground dan bertindak sebagai penghalang terhadap gangguan, perisai kepang tembaga memastikan bahwa sinyal ditransmisikan secara efisien dan akurat melalui kabel koaksial. Ini menjadikan kabel koaksial pilihan yang sangat baik untuk mengirimkan sinyal frekuensi radio, seperti yang digunakan di televisi, internet, dan komunikasi telepon.
